Обрабатывающая группа станка состоит из главного шпинделя, сверлильной группы и защитного кожуха.
Станина
Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.

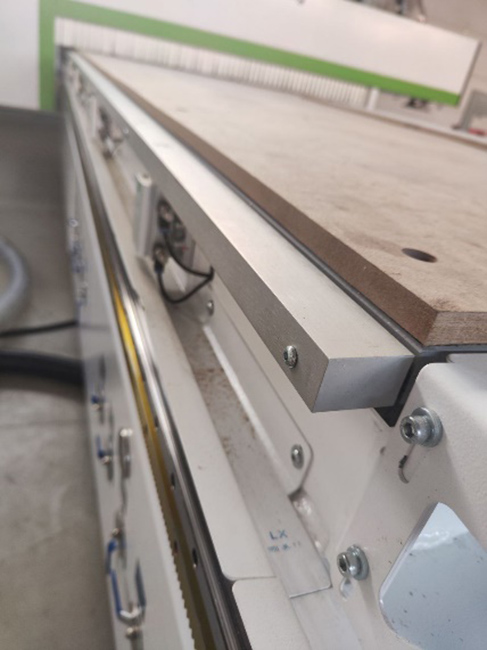

Рабочий стол
Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3050 x 2135 мм.

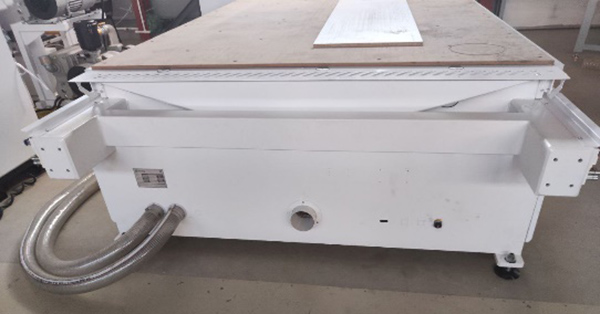

Конструкция рабочего стола
Конструкция собрана по принципу сэндвича и имеет внутреннюю камеру с ребрами жесткости, действует как дополнительный ресивер.

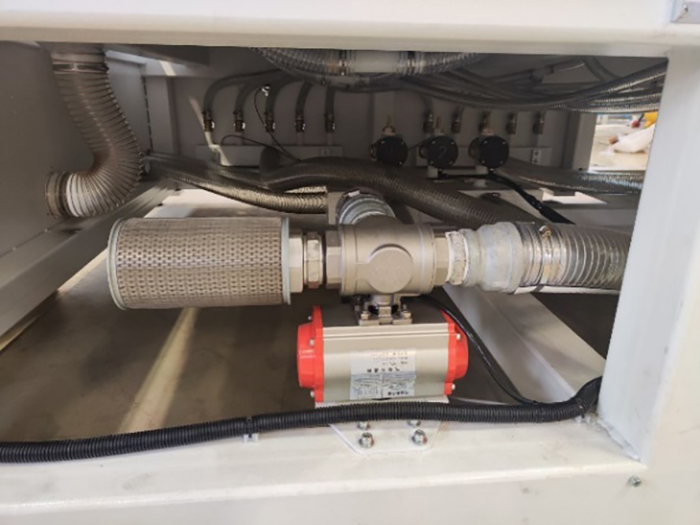

Вакуумная система
Станок поставляется с двумя вакуумными насосами мощностью 7,5 кВт
Японские планетарные редукторы SHIMPO-NIDEC
Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.

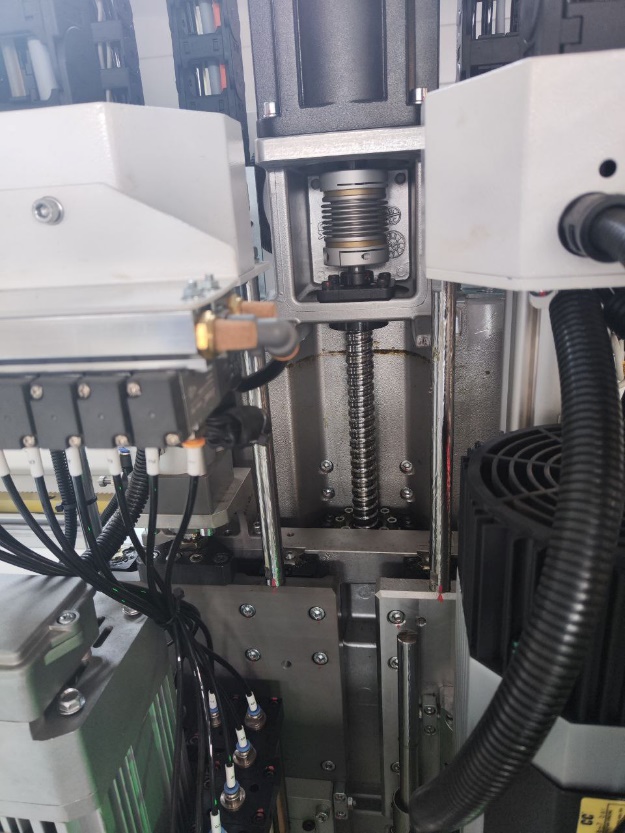

Перемещение по осям
Оси X и Y – косозубые передачи шестерня-рейка. Ось Z – шарико-винтовая передача.
Линейные направляющие
Направляющие закрытого типа.
Магазин автоматической смены инструментов
18-позиционный линейный магазин исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.
Позиционирование заготовки
На каждой из сторон оси Х расположены по два упора для базирования заготовок.
Разгрузочный толкатель / очистка стола (пылесос)
Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка.
Система воздуховодов
Для эффективного удаления пыли, иных остатков после фрезерования и сверления, в станке установлены система воздуховодов с шиберными заслонками, чтобы эффективно использовать подключаемую к станку систему аспирации.
Защитные кабелеукладчики
Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.
Автоматическая система смазки
Позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка.
Датчик калибровки инструмента
Датчик тарельчатого типа осуществляет автоматическое измерение и калибровку инструмента, в том числе и большого диаметра.
Пульт ручного управления
Пульт управления используется для удобства настройки станка в ручном режиме.
Электрооборудование
Включает в себя: промышленный ПК с OC Windows, систему управления TPA и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.
