NC5710E. Обрабатывающий центр с ЧПУ

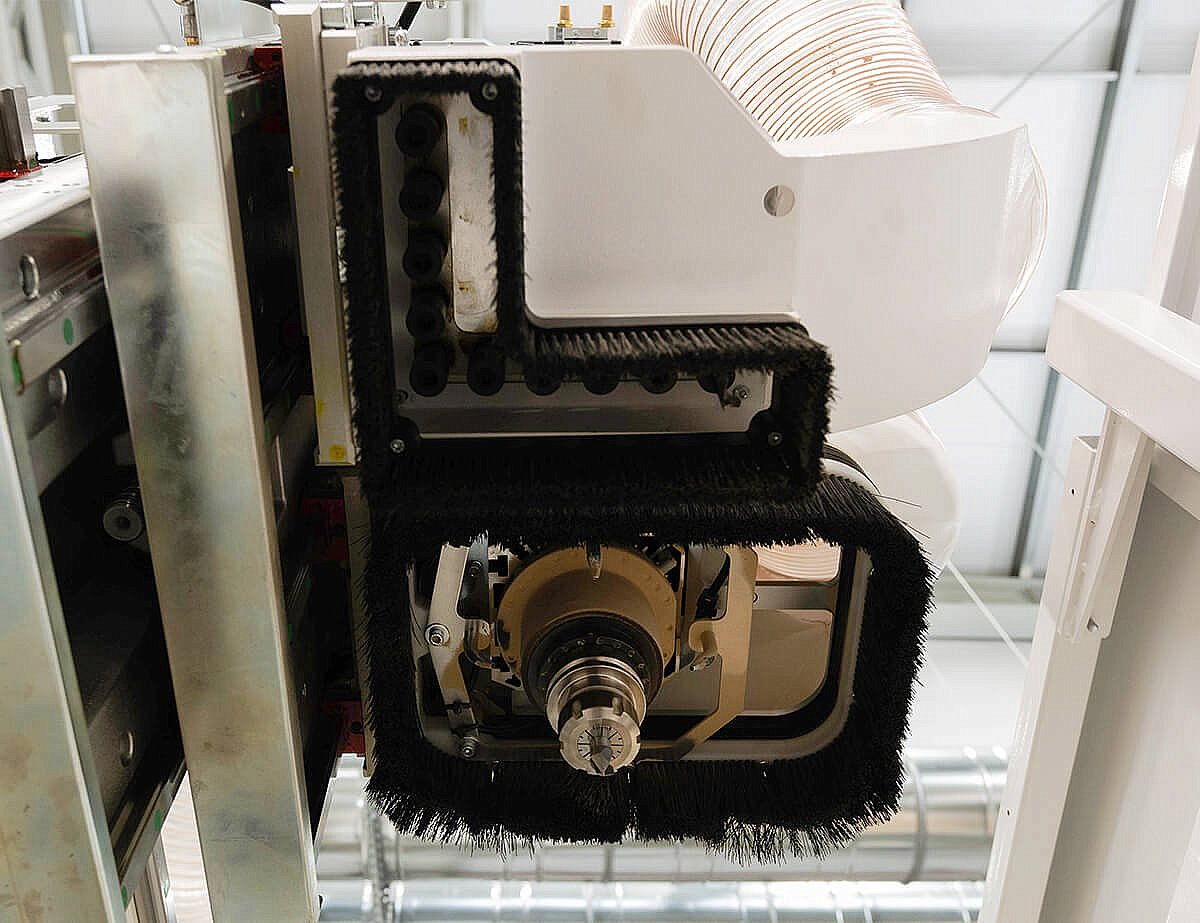

Обрабатывающая группа
Обрабатывающая группа

Обрабатывающая группа станка состоит из главного шпинделя, сверлильной группы и защитного кожуха.

Станина
Станина

Станина изготавливается из толстостенного проката с использованием лазерной резки. Сборка осуществляется на специальном стапеле с применением сварочных роботов.

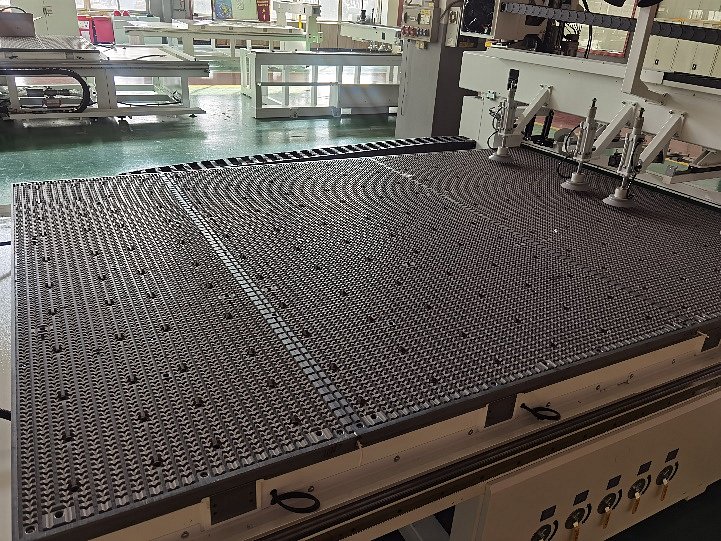

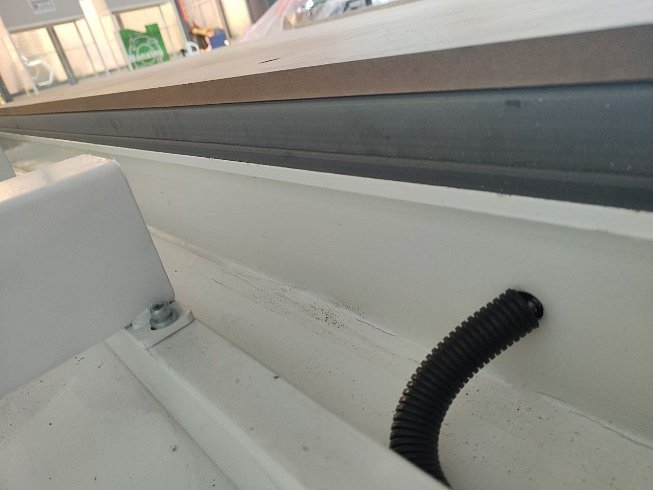

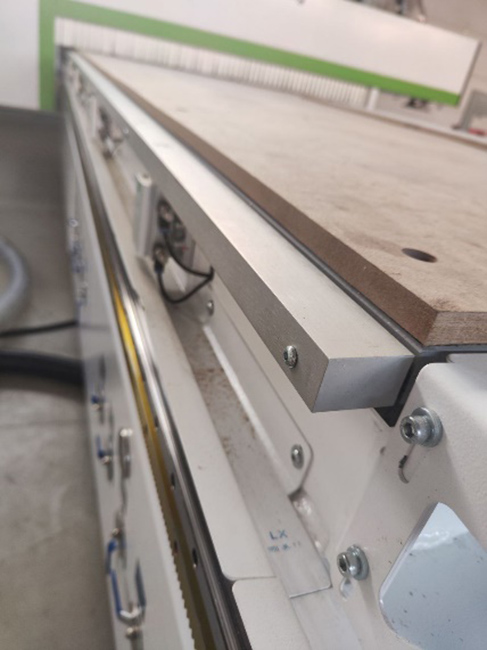

Рабочий стол
Рабочий стол

Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3050 x 2135 мм.

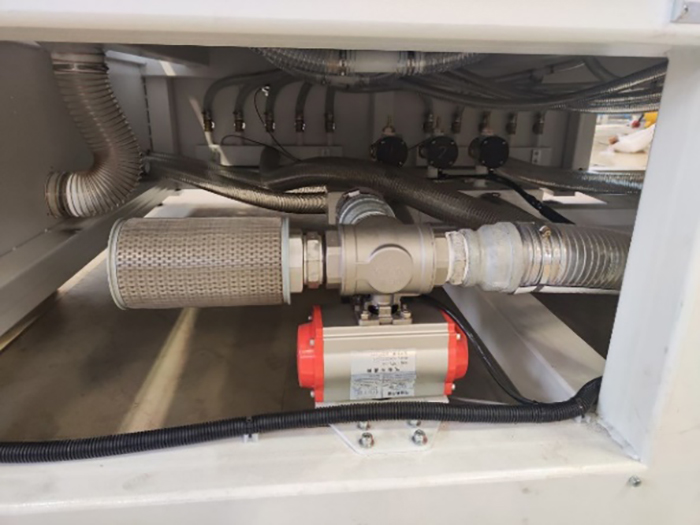

Конструкция рабочего стола
Конструкция рабочего стола

Конструкция собрана по принципу сэндвича и имеет внутреннюю камеру с ребрами жесткости, действует как дополнительный ресивер.

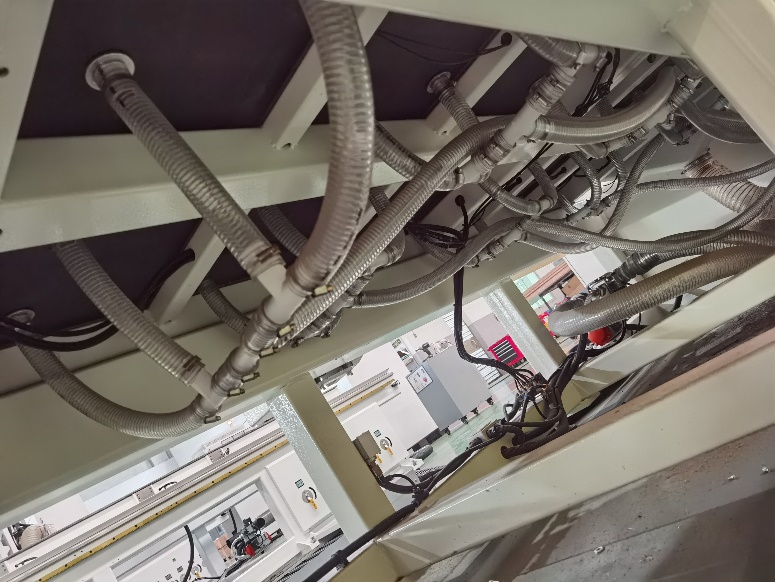

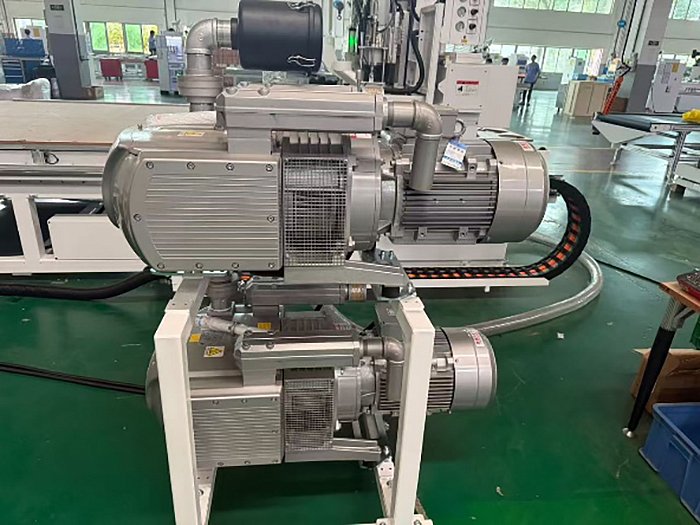

Вакуумная система
Вакуумная система

Станок поставляется с двумя вакуумными насосами мощностью 7,5 кВт

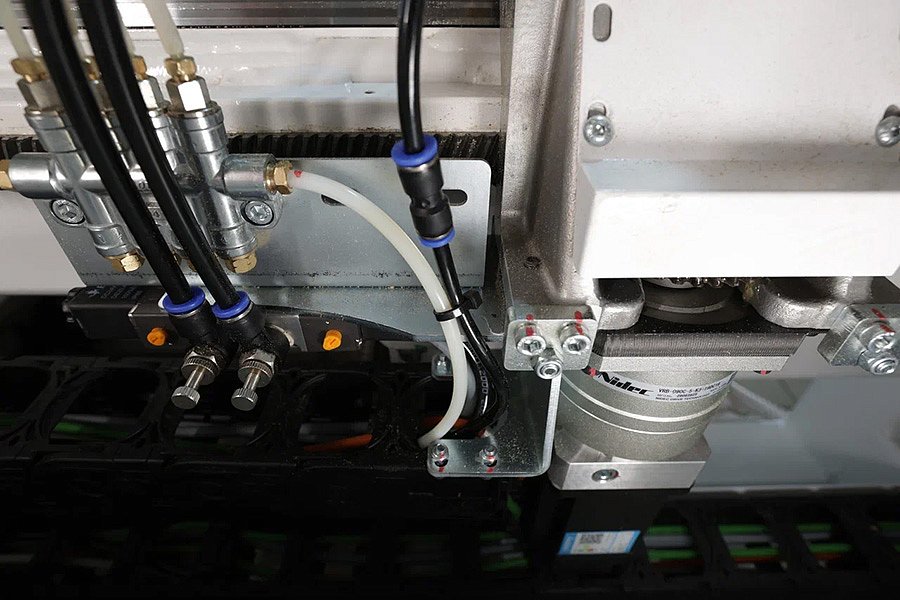

Японские планетарные редукторы SHIMPO-NIDEC
Японские планетарные редукторы SHIMPO-NIDEC

Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.

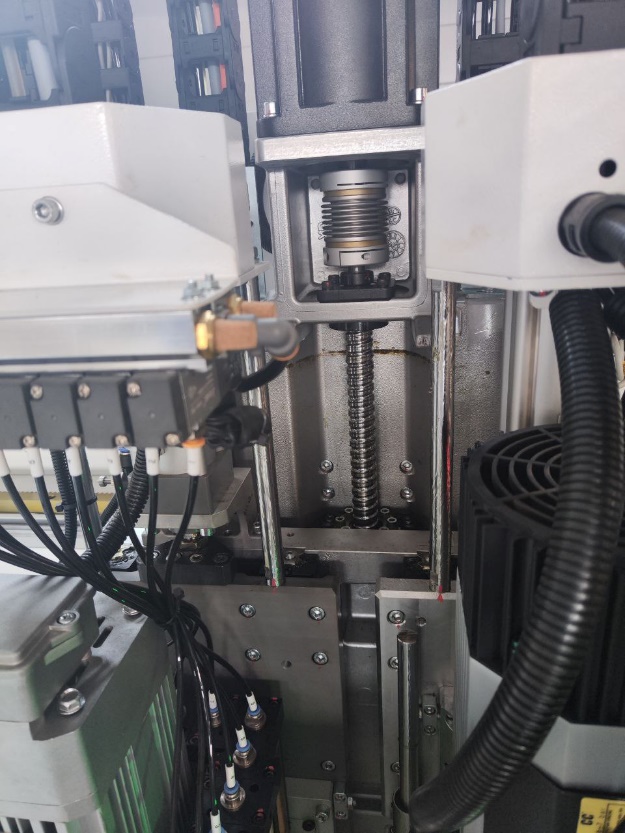

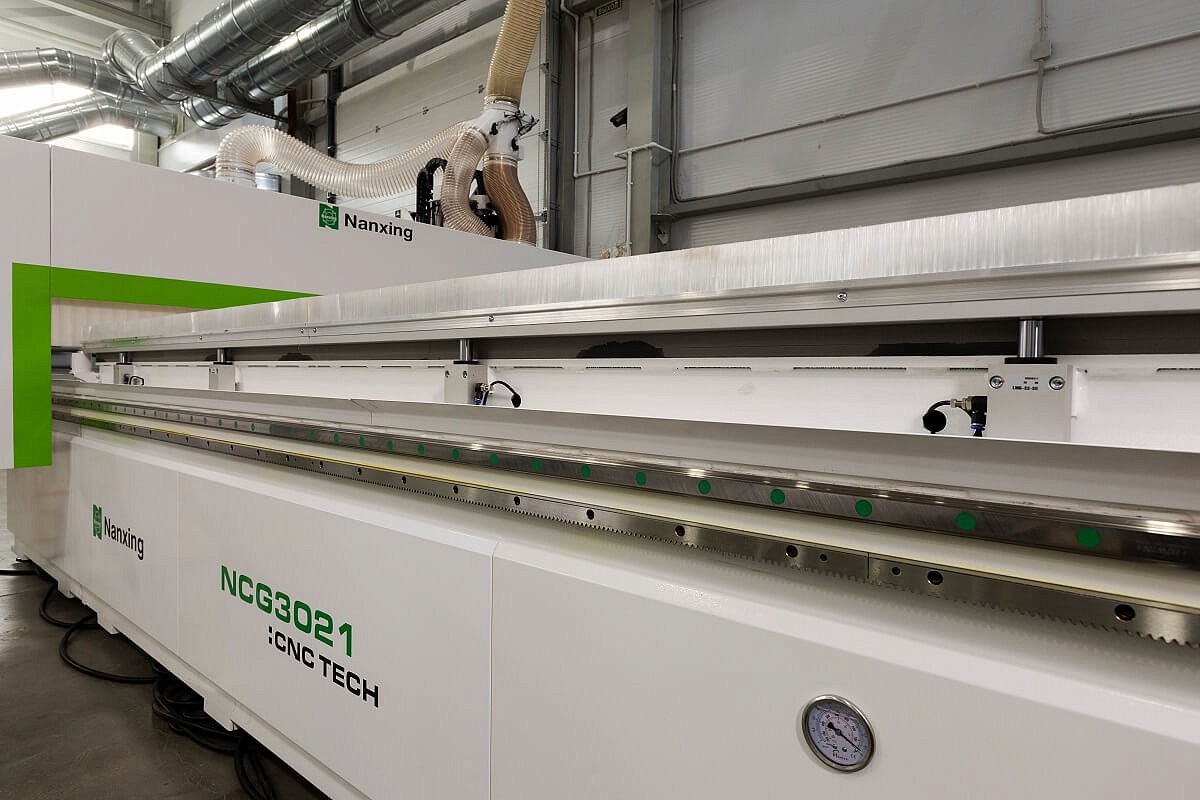

Перемещение по осям
Перемещение по осям

Оси X и Y – косозубые передачи шестерня-рейка. Ось Z – шарико-винтовая передача.

Линейные направляющие
Линейные направляющие

Направляющие закрытого типа.

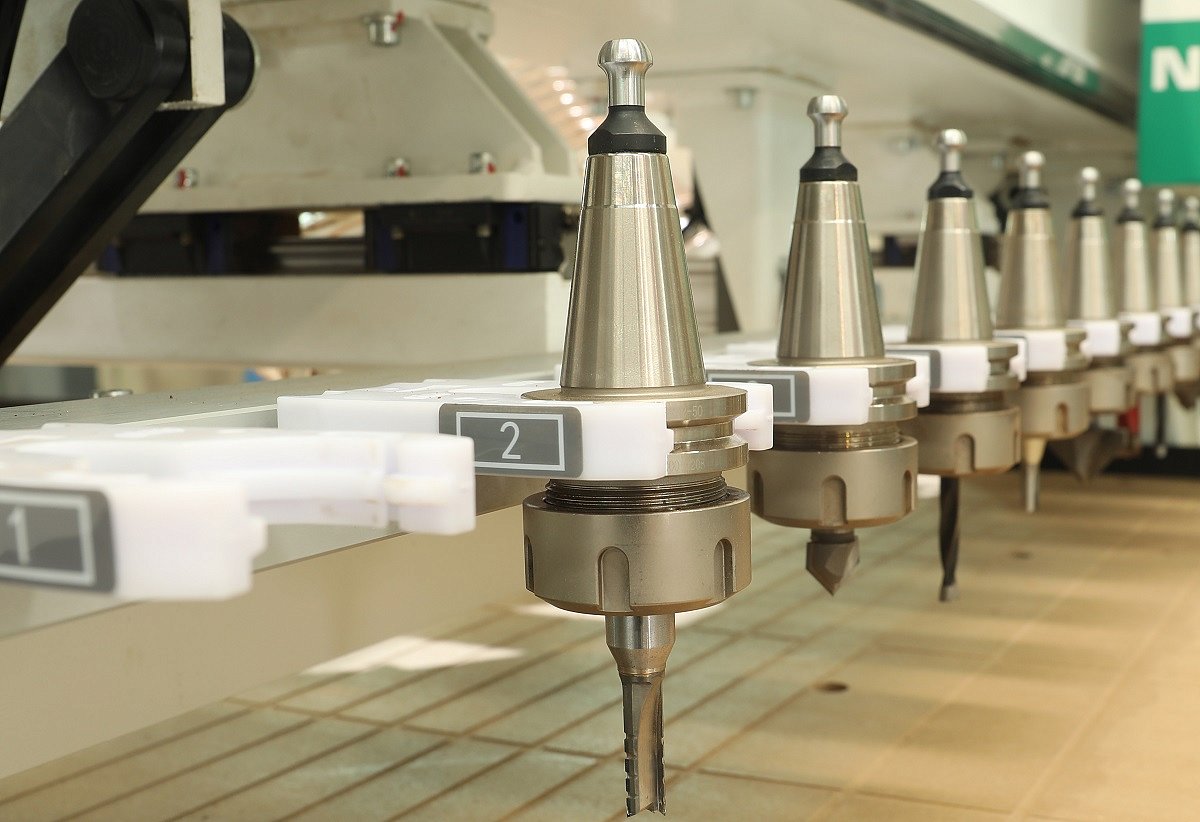

Магазин автоматической смены инструментов
Магазин автоматической смены инструментов

18-позиционный линейный магазин исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

Позиционирование заготовки
Позиционирование заготовки

На каждой из сторон оси Х расположены по два упора для базирования заготовок.

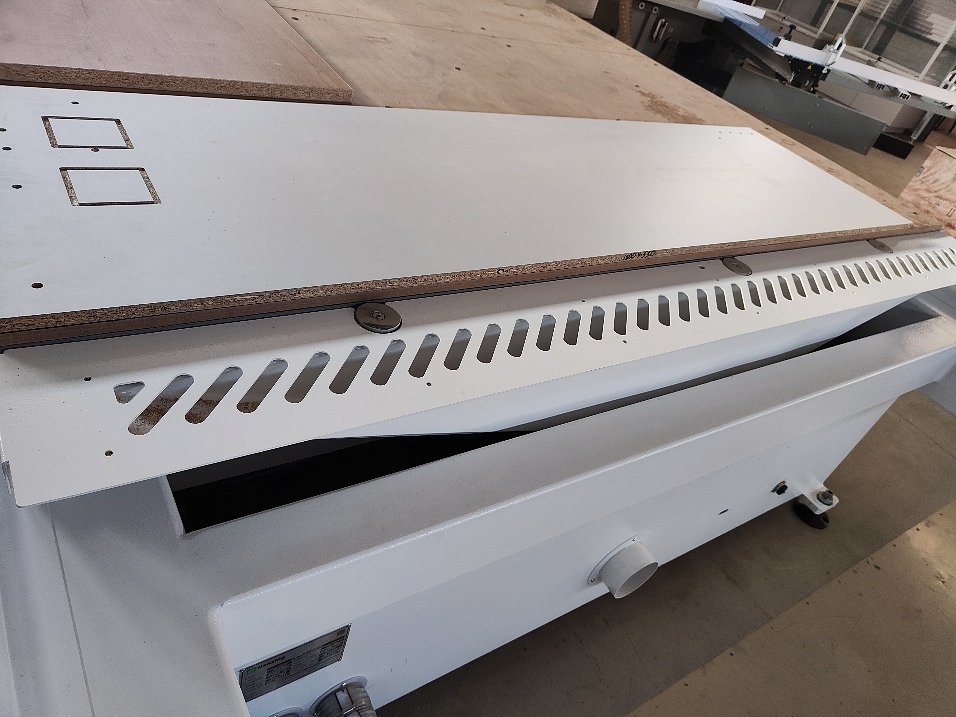

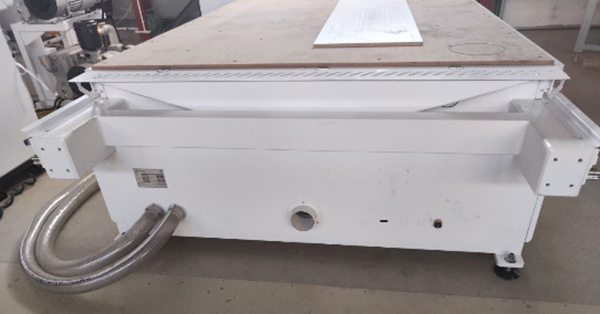

Разгрузочный толкатель / очистка стола (пылесос)
Разгрузочный толкатель / очистка стола (пылесос)

Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка.

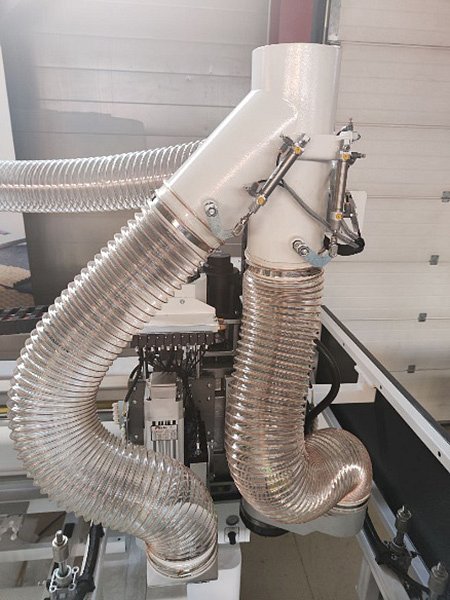

Система воздуховодов
Система воздуховодов

Для эффективного удаления пыли, иных остатков после фрезерования и сверления, в станке установлены система воздуховодов с шиберными заслонками, чтобы эффективно использовать подключаемую к станку систему аспирации.

Защитные кабелеукладчики
Защитные кабелеукладчики

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

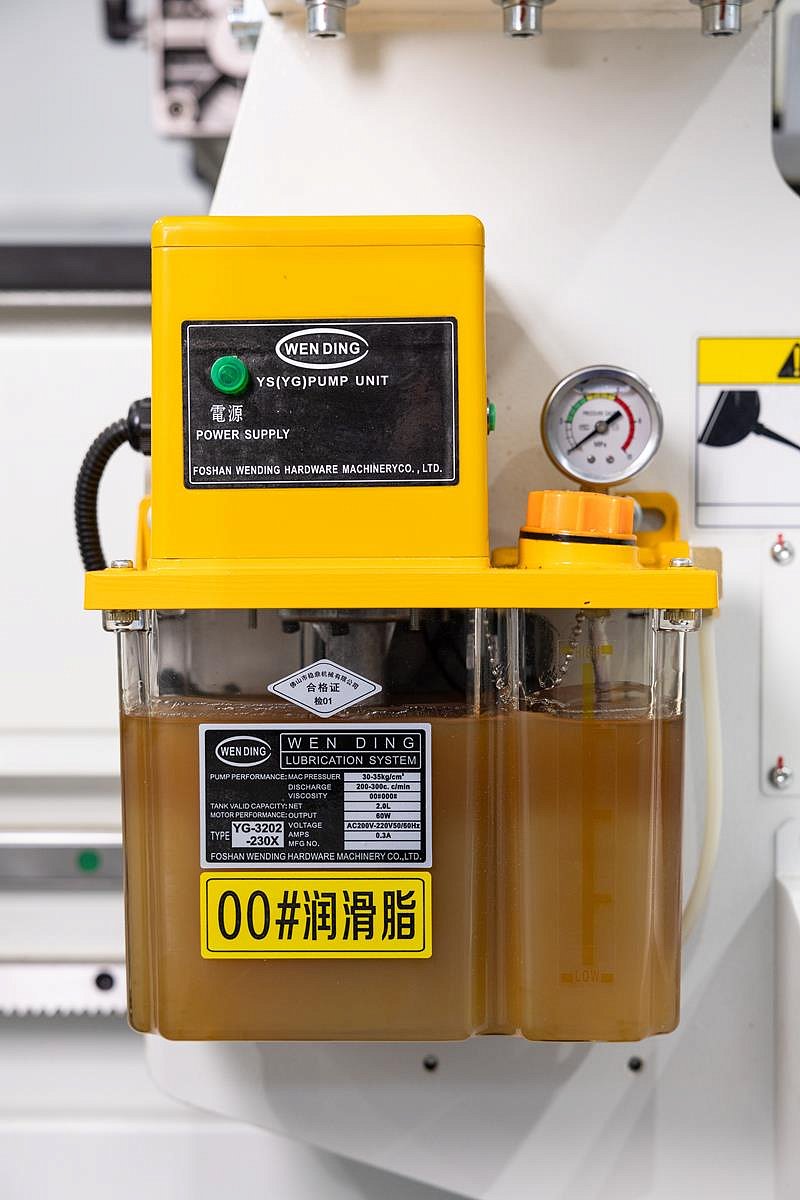

Автоматическая система смазки
Автоматическая система смазки

Позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка.

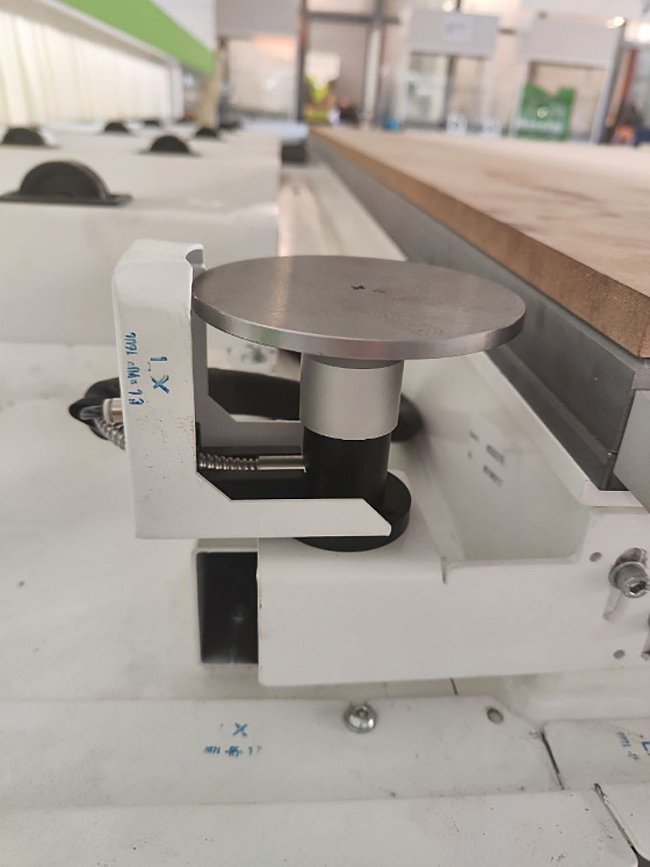

Датчик калибровки инструмента
Датчик калибровки инструмента

Датчик тарельчатого типа осуществляет автоматическое измерение и калибровку инструмента, в том числе и большого диаметра.

Пульт ручного управления
Пульт ручного управления

Пульт управления используется для удобства настройки станка в ручном режиме.

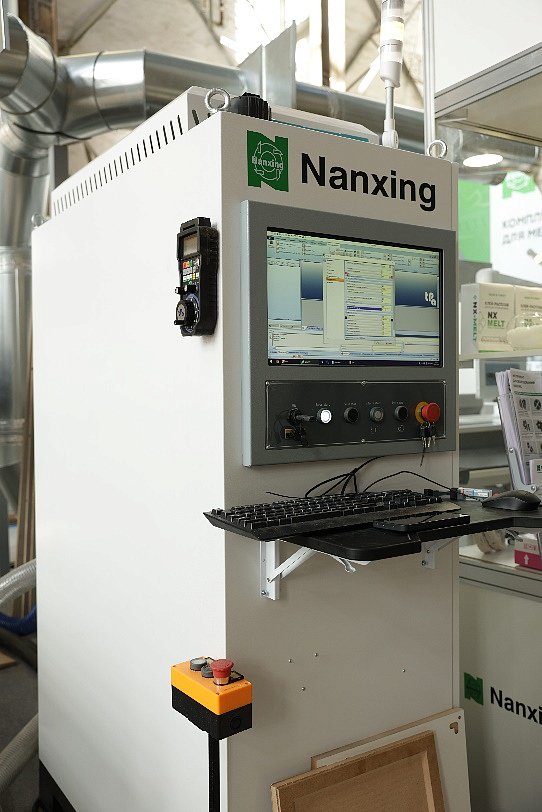

Электрооборудование
Электрооборудование

Включает в себя: промышленный ПК с OC Windows, систему управления TPA и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
Обрабатывающая группа
Станина
Рабочий стол
Конструкция рабочего стола
Вакуумная система
Японские планетарные редукторы SHIMPO-NIDEC
Перемещение по осям
Линейные направляющие
Магазин автоматической смены инструментов
Позиционирование заготовки
Разгрузочный толкатель / очистка стола (пылесос)
Система воздуховодов
Защитные кабелеукладчики
Автоматическая система смазки
Датчик калибровки инструмента
Пульт ручного управления
Электрооборудование
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ
NC5710E. Обрабатывающий центр с ЧПУ

NC5710E. Обрабатывающий центр с ЧПУ

0 отзывов
  • Стойка TPA
  • Ручная загрузка и выгрузка
  • Магазин автоматической смены инструмента на 18 позиций (линейный)
  • Фрезерный шпиндель 9 кВт, 24 000 об/мин
  • Макс. скорость перемещения X / Y / Z:
    100 / 100 / 20
  • Тип патрона:
    ISO30
  • Вертикальных свёрл:
    10 шт.
  • Вес:
    4000
МодельNC5710E
Размер стола, мм 3050 x 2135
Макс. скорости перемещения по осям X / Y / Z, м/мин 100 / 100 / 20
Система управления TPA
Рабочий диапазон ось X / Y / Z, мм 3050 / 2135 / 300
Основной шпиндель
Мощность, кВт 9
Тип патрона ISO30
Скорость вращения, об/мин 24 000
Тип цанги ER32
Магазин автоматической смены инструмента 18 позиций, линейный
Сверлильная голова
Мощность, кВт 2.5
Скорость вращения, об/мин 4000
Вертикальных свёрл, шт. 10
Макс. диаметр рассверливаемого отверстия, мм 35
Вакуумный насос
Количество, шт. 2
Мощность, кВт 7.5
Пропускная способность всасывания, м3/час 2 x 250
Пылеудаление
Выходы, мм 2 x 125
Скорость потока, м/с 28
Общая мощность, кВт 31
Габаритные размеры, мм
Длина, мм 5116
Ширина, мм 3950
Высота, мм 2500
Вес, кг 4000
-18%
Гарантия 1 год
46 200 USD
56 509 USD
  • Доставка:
    i
  • Стоимость ШМР: от 110 000 ₽
