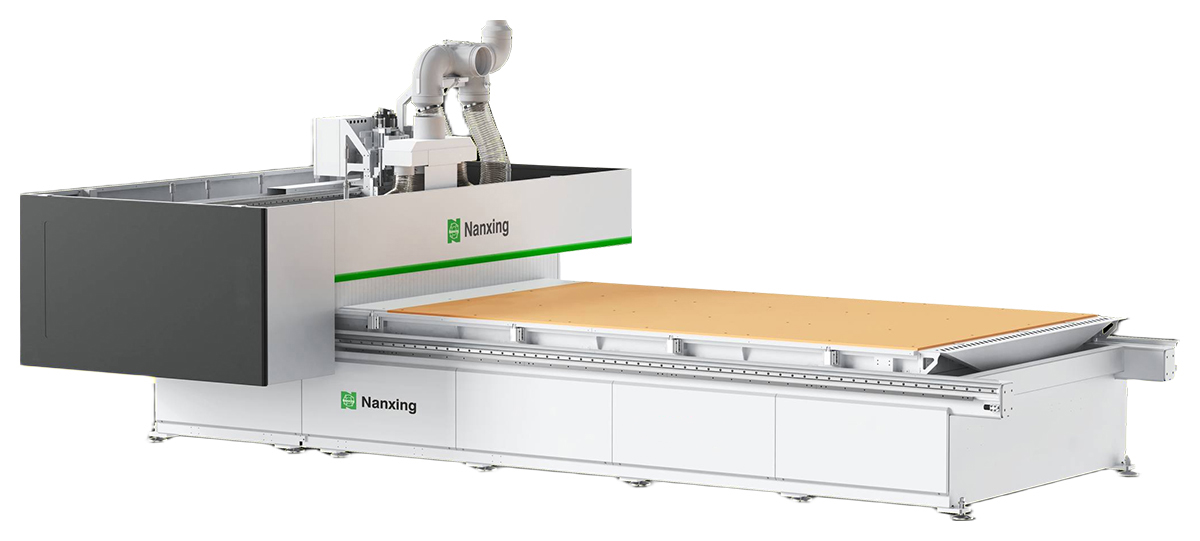

NCG4322E-C. Обрабатывающий центр с ЧПУ

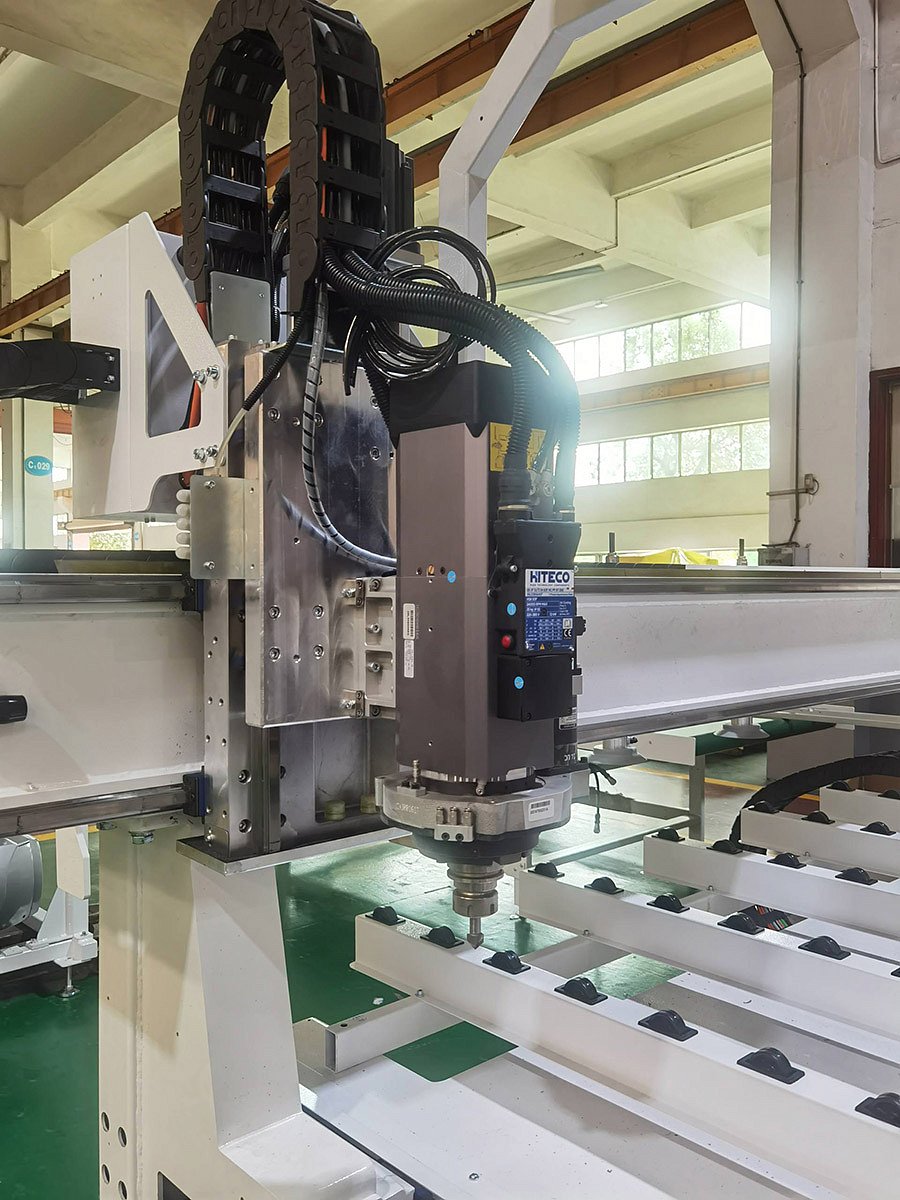

Обрабатывающая группа
Обрабатывающая группа

Обрабатывающая группа станка состоит из главного шпинделя и защитного кожуха.

Станина
Станина

При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы.

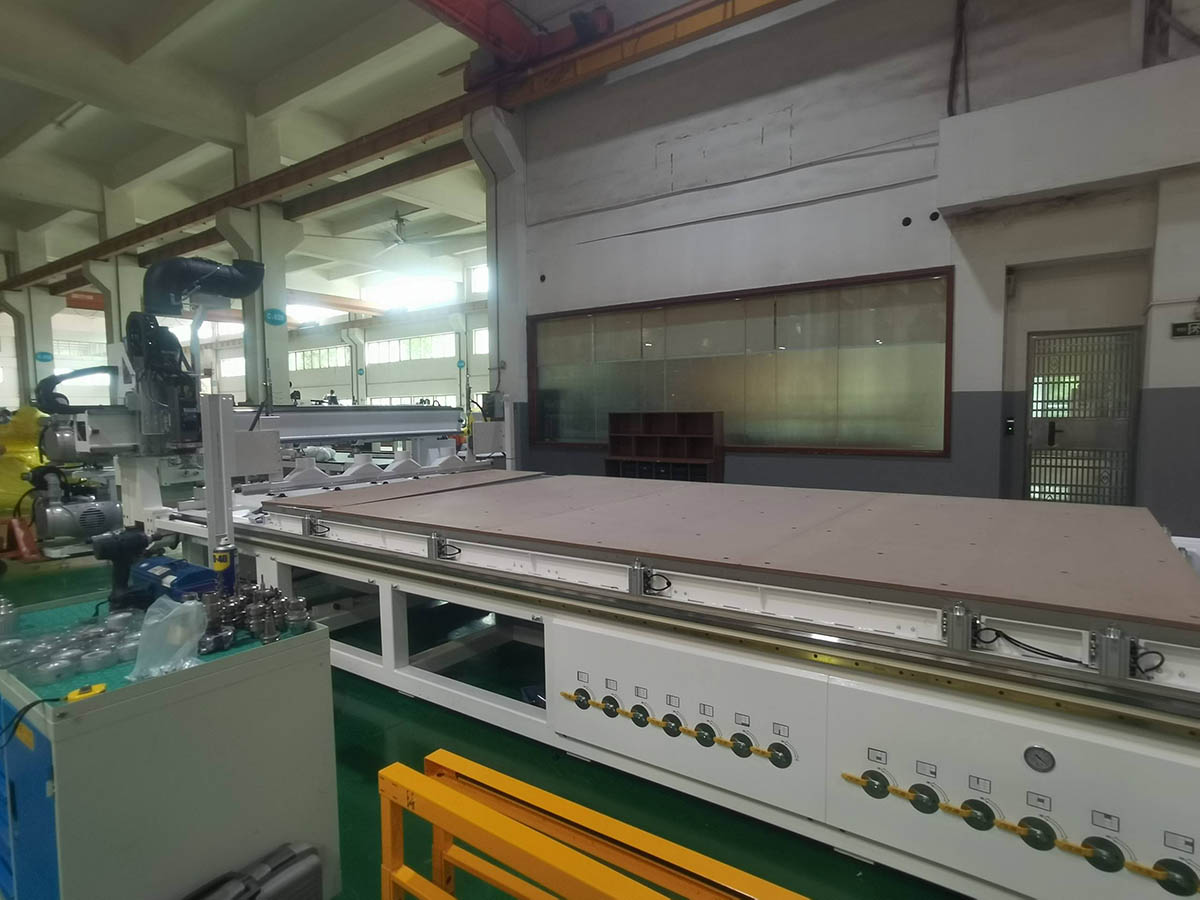

Рабочий стол
Рабочий стол

Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 4300 x 2135 мм.

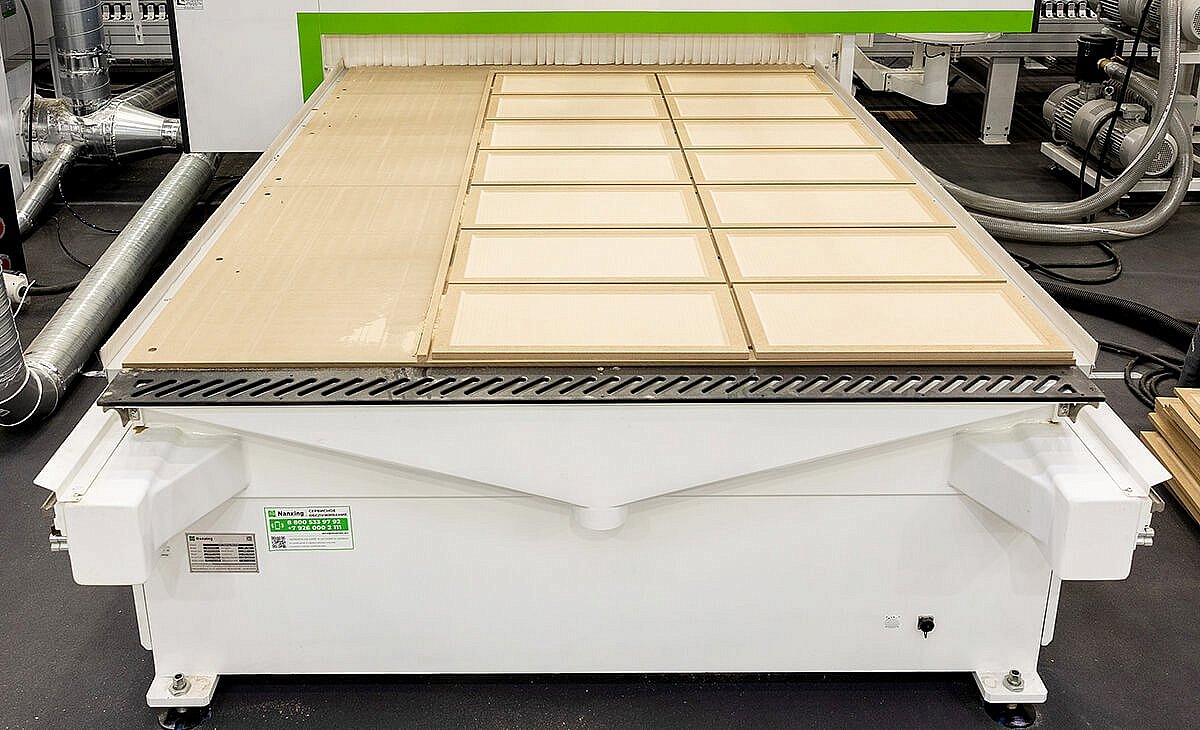

Конструкция рабочего стола
Конструкция рабочего стола

Конструкция собрана по принципу сэндвича и имеет внутреннюю камеру с ребрами жесткости, действует как дополнительный ресивер.

Вакуумная система
Вакуумная система

Станок поставляется с двумя вакуумными насосами мощностью 7,5 кВт

Японские планетарные редукторы SHIMPO-NIDEC
Японские планетарные редукторы SHIMPO-NIDEC

Позволяют реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.

Перемещение по осям
Перемещение по осям

Оси X и Y – косозубые передачи шестерня-рейка. Ось Z – шарико-винтовая передача.

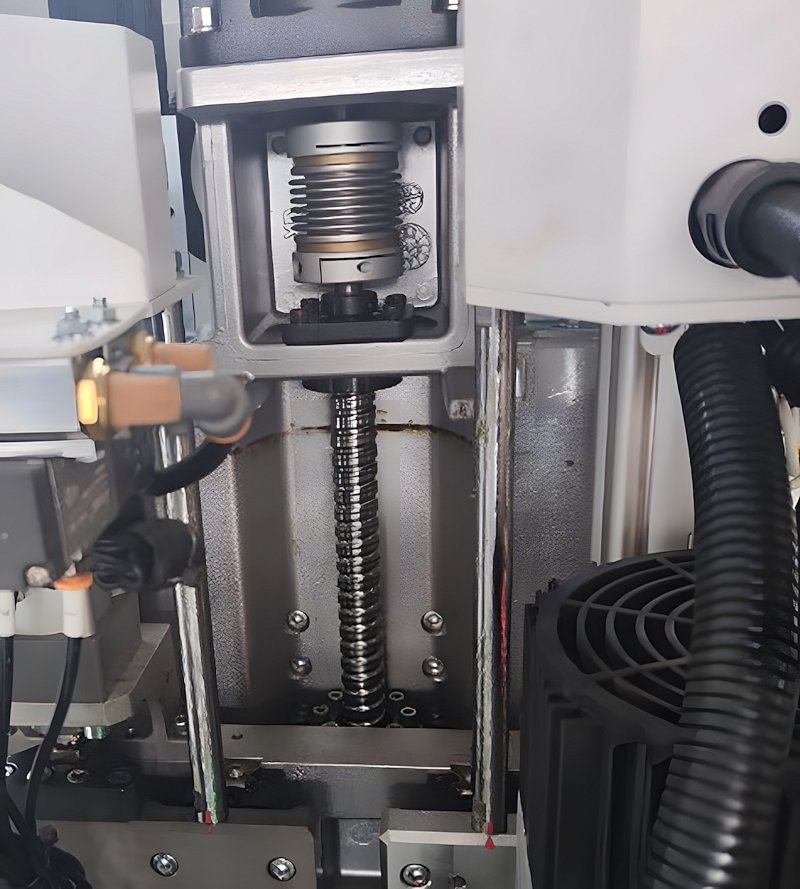

Перемещение по оси Z
Перемещение по оси Z

Шарико-винтовая передача с прецизионной винтовой резьбой придает станку дополнительную точность в направлении Z.

Линейные направляющие
Линейные направляющие

Направляющие закрытого типа.

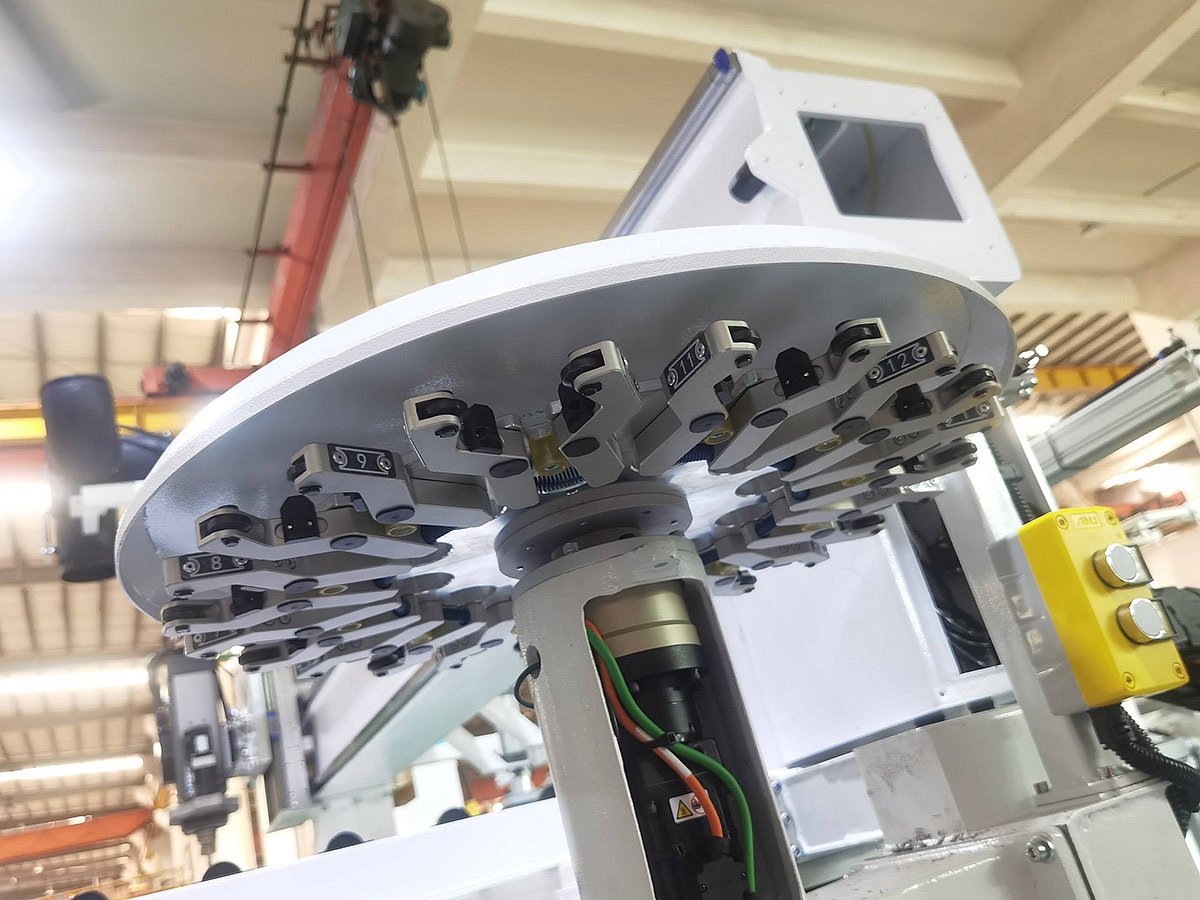

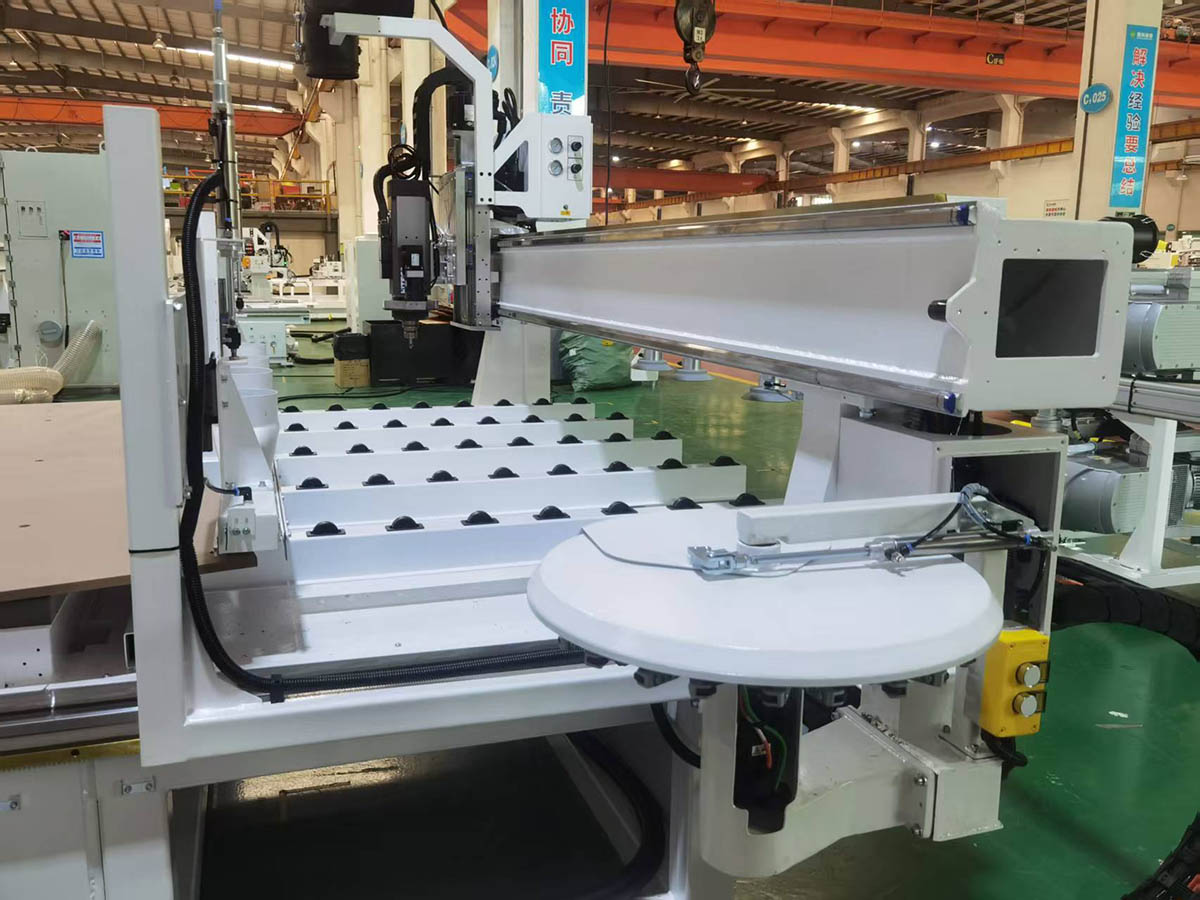

Магазин автоматической смены инструментов
Магазин автоматической смены инструментов

12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени.

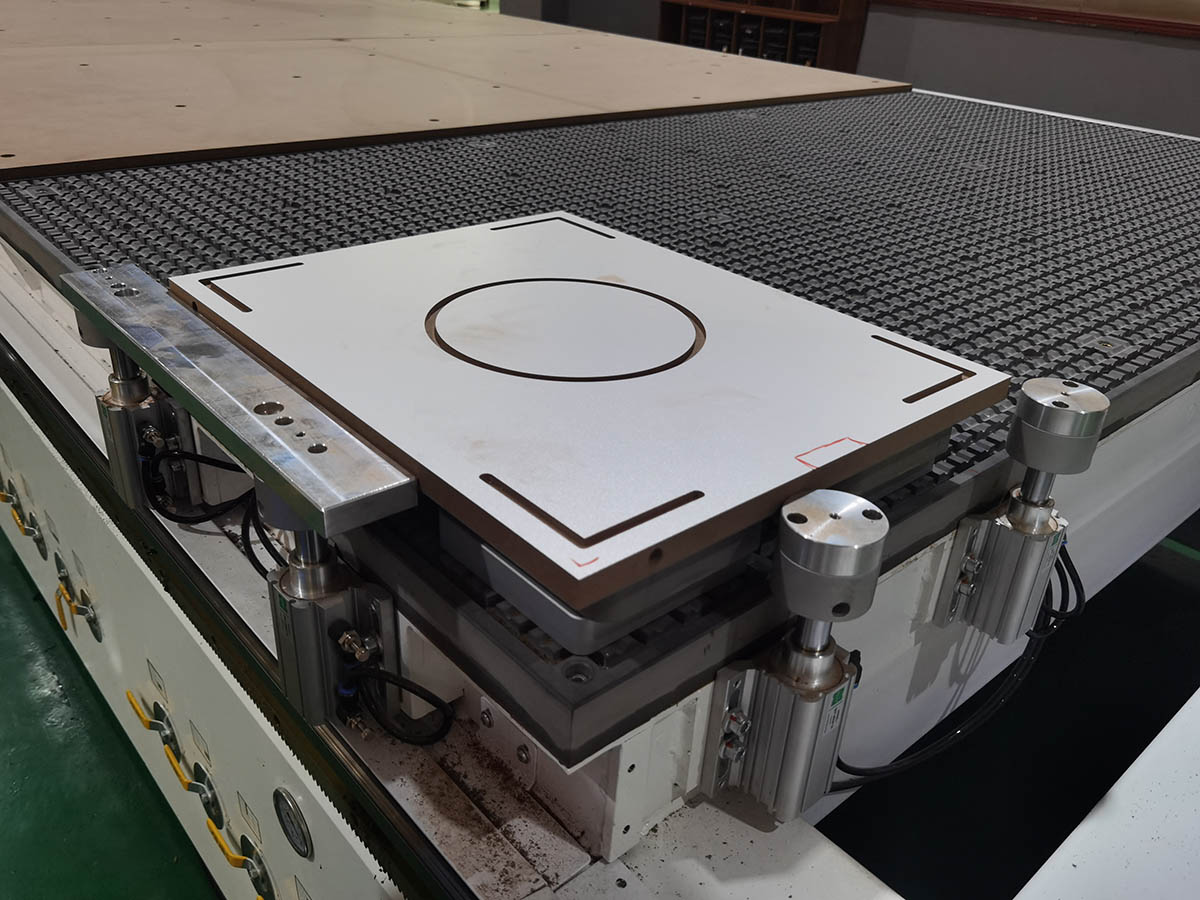

Позиционирование заготовки
Позиционирование заготовки

На каждой из сторон оси Х расположены по два упора для базирования заготовок.

Разгрузочный толкатель / очистка стола (пылесос)
Разгрузочный толкатель / очистка стола (пылесос)

Разгрузочный толкатель с пылесборником предназначен для удаления обрезков, остающихся на рабочем столе станка.

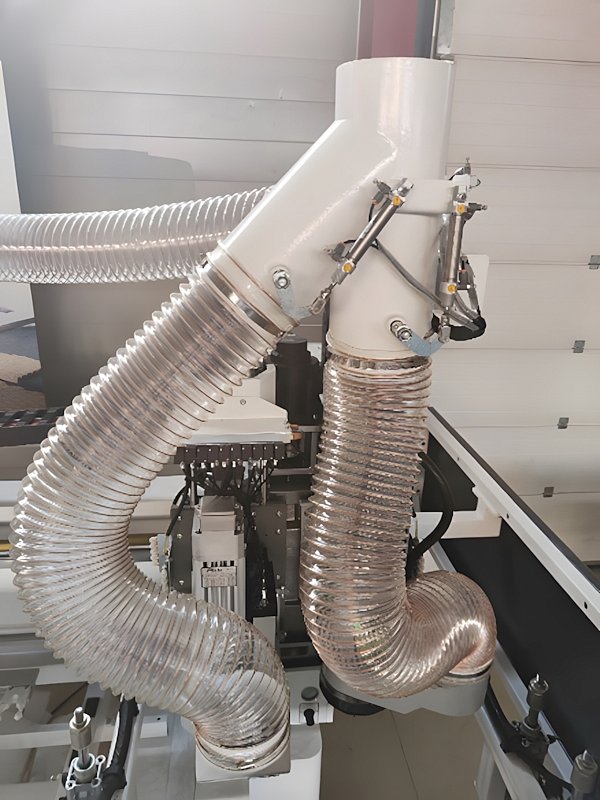

Система воздуховодов
Система воздуховодов

Для эффективного удаления пыли, иных остатков после фрезерования и сверления, в станке установлены система воздуховодов с шиберными заслонками, чтобы эффективно использовать подключаемую к станку систему аспирации.

Защитные кабелеукладчики
Защитные кабелеукладчики

Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по осям.

Автоматическая система смазки
Автоматическая система смазки

Позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка.

Датчик калибровки инструмента
Датчик калибровки инструмента

Датчик тарельчатого типа осуществляет автоматическое измерение и калибровку инструмента, в том числе и большого диаметра.

Пульт ручного управления
Пульт ручного управления

Пульт управления используется для удобства настройки станка в ручном режиме.

Электрооборудование
Электрооборудование

Включает в себя: промышленный ПК с OC Windows, систему управления TPA и отдельный шкаф управления с электрокомпонентами от известных мировых производителей.

NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
Обрабатывающая группа
Станина
Рабочий стол
Конструкция рабочего стола
Вакуумная система
Японские планетарные редукторы SHIMPO-NIDEC
Перемещение по осям
Перемещение по оси Z
Линейные направляющие
Магазин автоматической смены инструментов
Позиционирование заготовки
Разгрузочный толкатель / очистка стола (пылесос)
Система воздуховодов
Защитные кабелеукладчики
Автоматическая система смазки
Датчик калибровки инструмента
Пульт ручного управления
Электрооборудование
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ
NCG4322E-C. Обрабатывающий центр с ЧПУ

NCG4322E-C. Обрабатывающий центр с ЧПУ

0 отзывов
  • Стойка TPA
  • Ручная загрузка и выгрузка
  • Магазин автоматической смены инструмента на 12 позиций (револьверный)
  • Фрезерный шпиндель 12 кВт, 24 000 об/мин
  • Макс. скорость перемещения X / Y / Z:
    100 / 100 / 20
  • Тип патрона:
    HSK 63
  • Вертикальных свёрл:
    10 шт.
  • Вес:
    5000
МодельNCG4322E-C
Размер стола, мм 4300 x 2135
Макс. скорости перемещения по осям X / Y / Z, м/мин 100 / 100 / 20
Система управления TPA
Рабочий диапазон ось X / Y / Z, мм 4300 / 2135 / 300
Основной шпиндель
Мощность, кВт 12
Тип патрона HSK 63
Скорость вращения, об/мин 24 000
Тип цанги ER32
Магазин автоматической смены инструмента 12 позиций, револьверный
Сверлильная голова (опция)
Мощность, кВт 2.5
Скорость вращения, об/мин 4000
Вертикальных свёрл, шт. 10
Макс. диаметр рассверливаемого отверстия, мм 35
Вакуумный насос
Количество, шт. 2
Мощность, кВт 7.5
Пропускная способность всасывания, м3/час 2 x 250
Пылеудаление
Выходы, мм 1 x 125
Скорость потока, м/с 28
Общая мощность, кВт 41,5
Габаритные размеры, мм
Длина, мм 6350
Ширина, мм 3950
Высота, мм 2500
Вес, кг 5000
