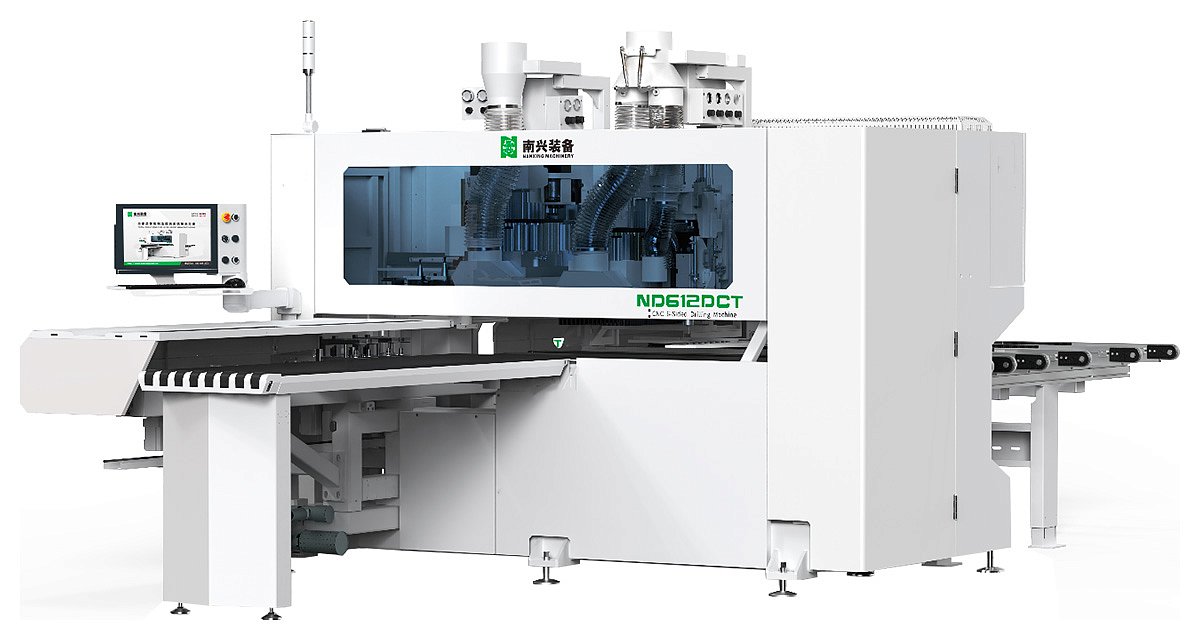

ND612DCT. Сверлильно-присадочный центр с ЧПУ
3 присадочных головы- 3 фрезерных шпинделя 5,5 + 5,5 + 3,5 кВт

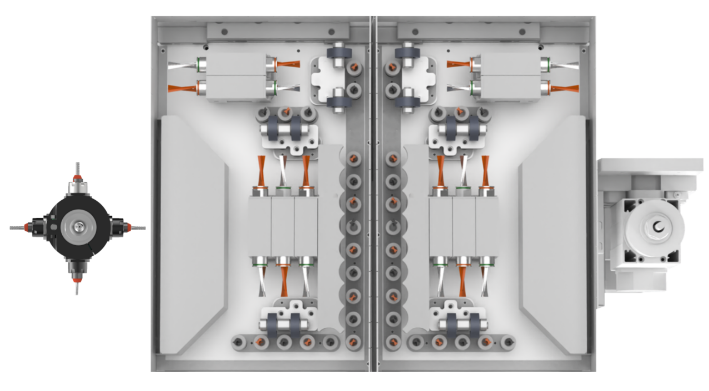

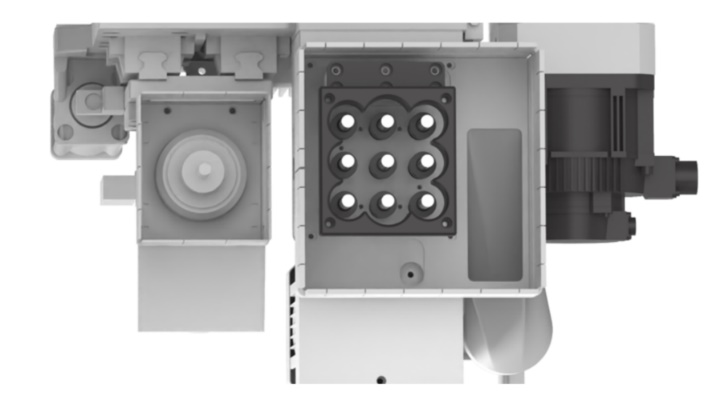

- Конфигурация присадочных голов
- Вертикаль 38 (19+9 сверху), 9 (снизу) / Горизонт. 20 (3+3; 2+2 / 3+3; 2+2)
- Макс. ширина заготовки:1200 мм
- Макс. скорость перемещения X / Y / Z:135 / 75 / 30 м/мин
- Мощность:31.1 кВт
- Вес:3680 кг
| Модель | ND612DCT |
| Параметры заготовки | |
| Длина, мм | 200 - 3000 |
| Ширина, мм | 30 - 1200 (800 мм при фрезеровании торцевым агрегатом) |
| Толщина, мм | 10 - 60 |
| Параметры присадочных голов | |
| Кол-во вертикальных шпинделей для сверления в пласть (сверху), шт. | 38 (19 / 19) |
| Кол-во вертикальных шпинделей для сверления в пласть (снизу), шт. | 9 |
| Кол-во горизонтальных шпинделей для сверления в торцы, шт. | 20 (3 + 3; 2 + 2 / 3 + 3; 2 + 2) |
| Частота вращения шпинделей сверлильных групп, об/мин | 5000 |
| Мощность шпинделя (верх / низ), кВт | 5.5 (верх. ось C) / 5.5 (автосмена) / 3.5 (ручная) |
| Макс. частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Тип цанги (верх / низ) | ER32 / ER25 |
| Макс. посадочный диаметр инструмента (верх / низ), мм | 20 / 16 |

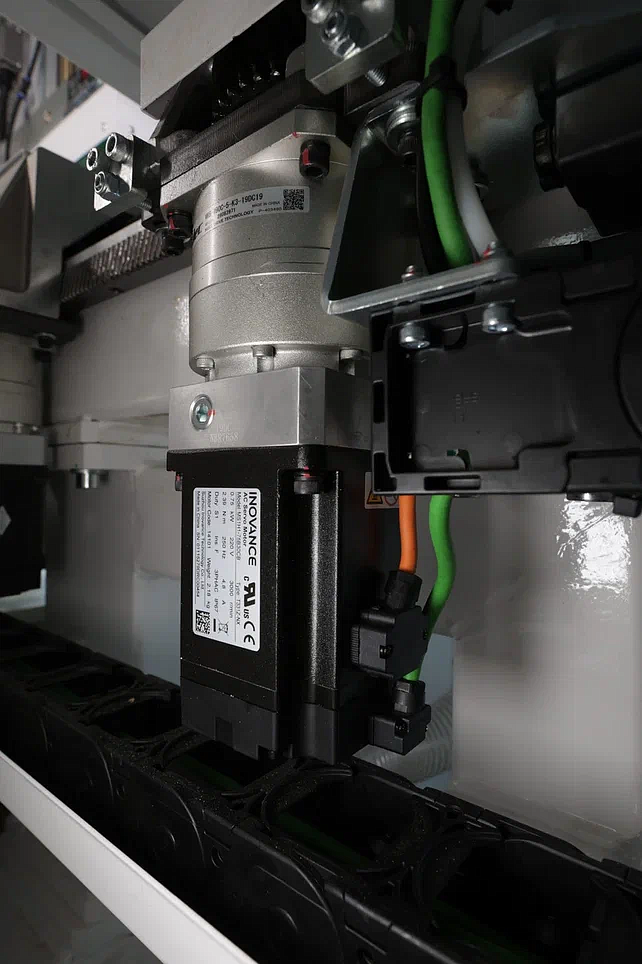

| Мощности серводвигателей по осям X / Y / Z, кВт | 0,75 x 2 / 0,85 x 4 / 0,85 x 3 |
| Макс. скорость перемещения X / Y / Z, м/мин | 135 / 75 / 30 |
| Макс. длина инструмента, мм | 70 |
| Макс. диаметр инструмента, мм | 35 |
| Параметры подключения | |

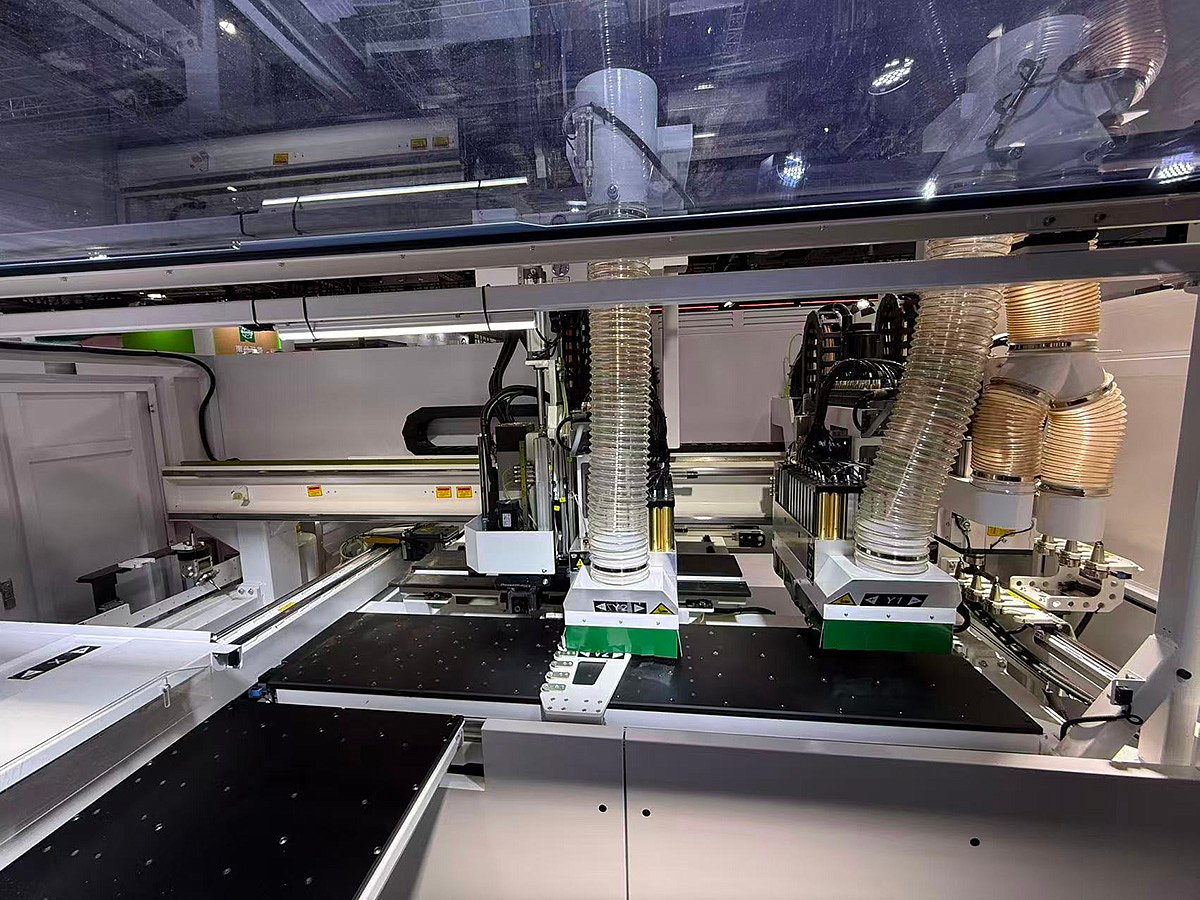

| Диаметр аспирационных патрубков верхней головы, мм | 200 x 2 |
| Диаметр аспирационного патрубка нижней головы, мм | 125 |
| Скорость потока воздуха для аспирации, м/с | 28 |
| Давление в пневмосистеме, МПa | 0.6 - 0.7 |
| Общая мощность, кВт | 31.1 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Габаритные размеры, мм | |
| Длина, мм | 6150 |
| Ширина, мм | 3840 |
| Высота, мм | 2325 |
| Вес, кг | 3680 |
УСТАНОВОЧНЫЕ ГАБАРИТЫ
