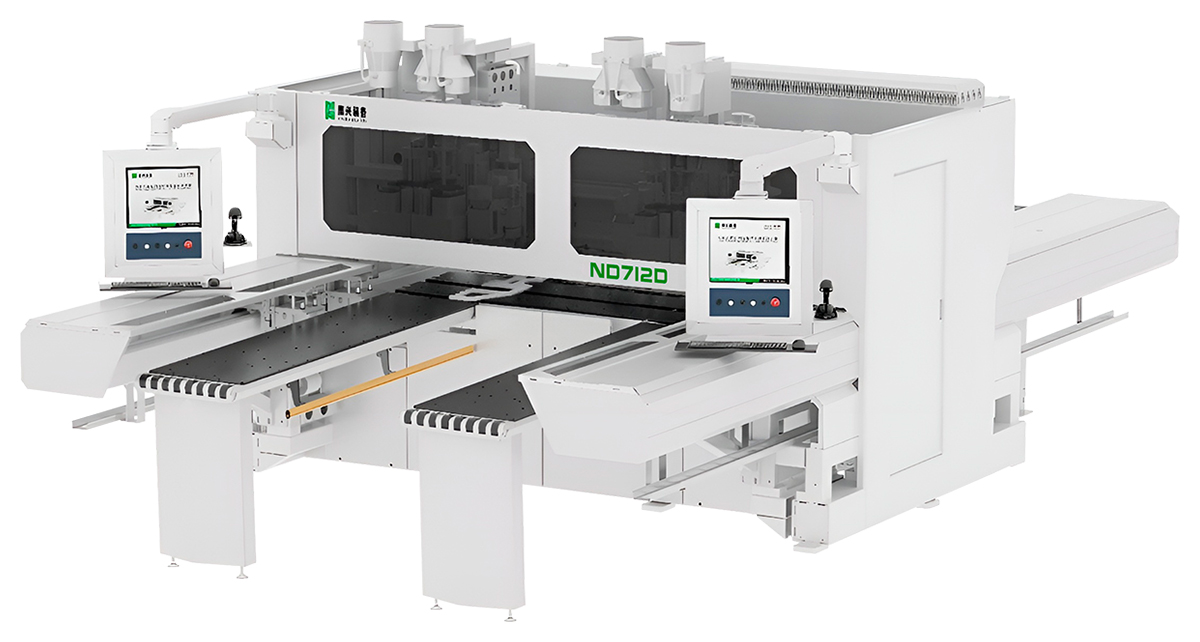

ND712D. Сверлильно-присадочный центр с ЧПУ

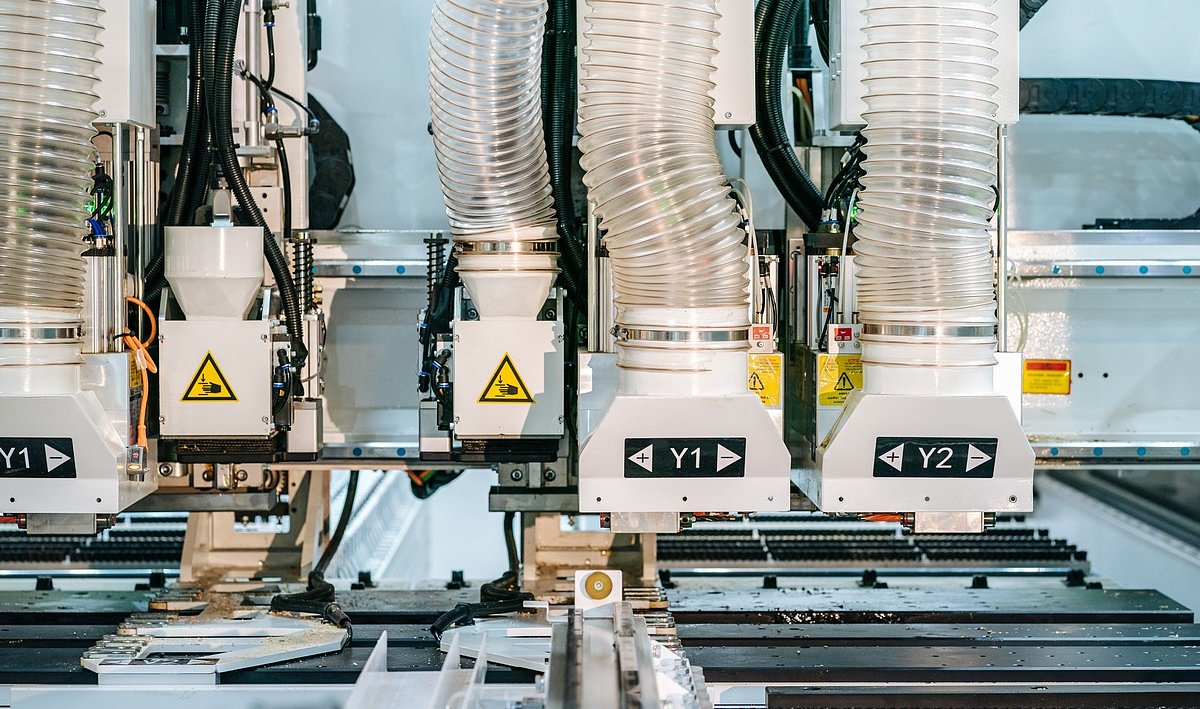

6 присадочных голов (4 сверху, 2 снизу)- 4 фрезерных шпинделя по 3,5 кВт
- Конфигурация присадочных голов
- Вертикаль 76 (19x4) (сверху), 18 (9+9) (снизу) / Горизонт. 32 (8x4)
- Макс. ширина заготовки:1200 мм
- Макс. скорость перемещения X / Y / Z:135 / 75 / 30 м/мин
- Мощность:43.9 кВт
- Вес:6300 кг
| Модель | ND712D |
| Параметры заготовки | |
| Длина, мм | 200 - 3000 |
| Ширина, мм | 50 - 1200 |
| Толщина, мм | 10 - 60 |
| Параметры присадочных голов | |
| Кол-во вертикальных шпинделей для сверления в пласть (сверху), шт. | 76 (19 x 2 + 19 x 2) |
| Кол-во вертикальных шпинделей для сверления в пласть (снизу), шт. | 18 (9 + 9) |
| Кол-во горизонтальных шпинделей для сверления в торцы, шт. | 32 (3 + 3; 2) x 4 |
| Частота вращения шпинделей сверлильных групп, об/мин | 5000 |
| Мощность шпинделя (верх / низ), кВт | 3.5 |
| Макс. частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Тип цанги (верх / низ) | ER25 |
| Макс. посадочный диаметр инструмента (верх / низ), мм | 16 |
| Мощности серводвигателей по осям X / Y / Z, кВт | 0.75 x 2 / 0.85 x 4 / 0.85 x 3 |
| Макс. скорость перемещения X / Y / Z, м/мин | 135 / 75 / 30 |
| Макс. длина инструмента, мм | 70 |
| Макс. диаметр инструмента, мм | 35 |
| Параметры подключения | |
| Диаметр аспирационных патрубков верхней головы, мм | 200 x 4 |
| Диаметр аспирационного патрубка нижней головы, мм | 125 x 2 |
| Скорость потока воздуха для аспирации, м/с | 28 |
| Давление в пневмосистеме, МПa | 0.6 - 0.7 |
| Общая мощность, кВт | 43.86 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Габаритные размеры, мм | |
| Длина, мм | 6610 |
| Ширина, мм | 4620 |
| Высота, мм | 2300 |
| Вес, кг | 6300 |
