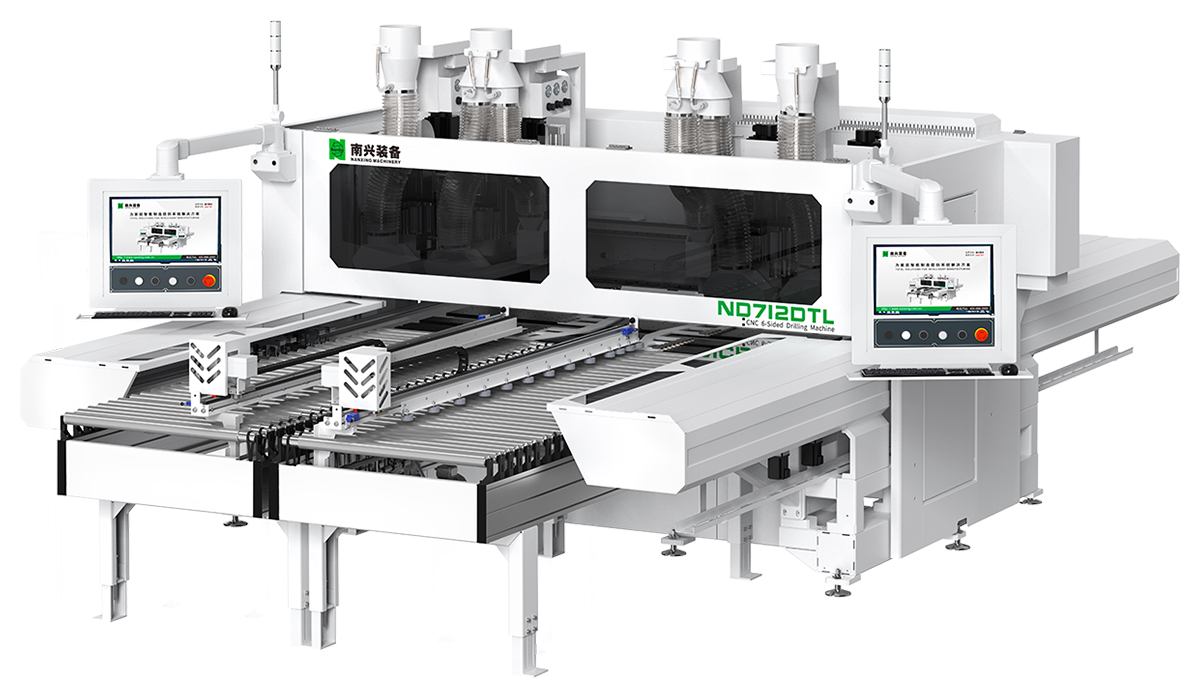

ND712DTL. Сверлильно-присадочный центр с ЧПУ

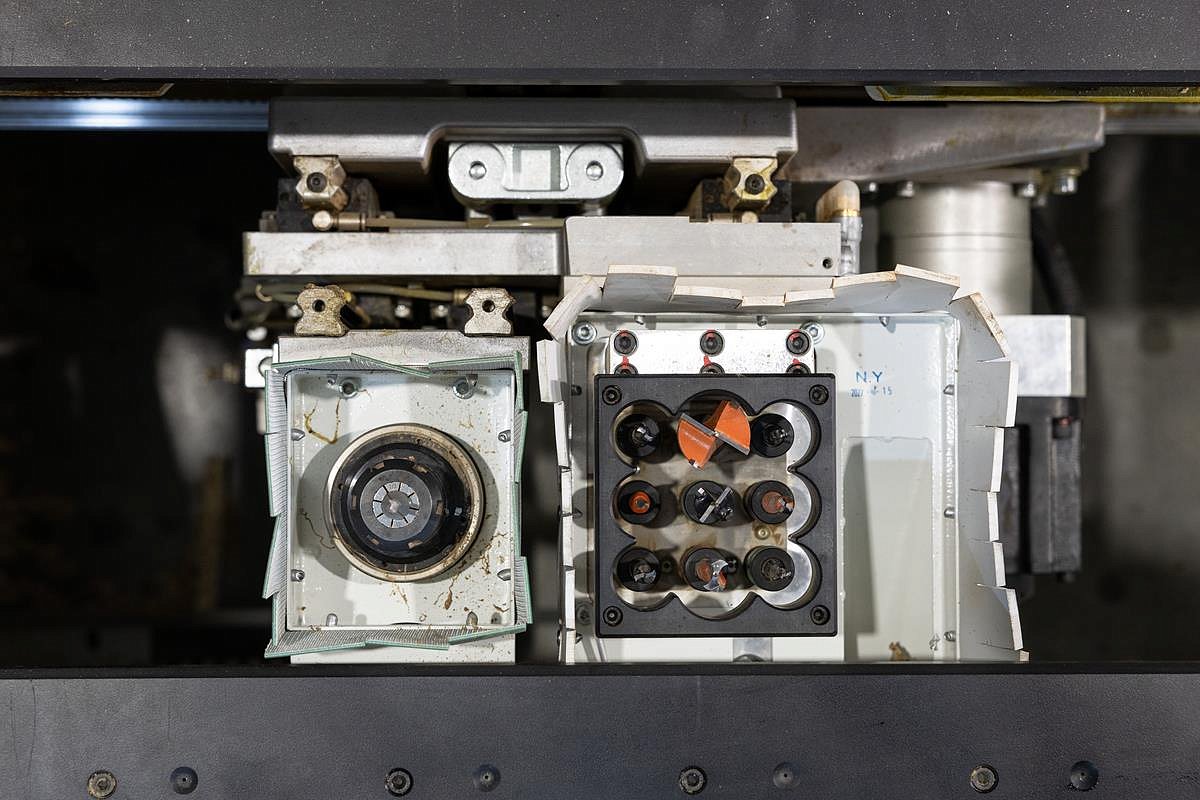

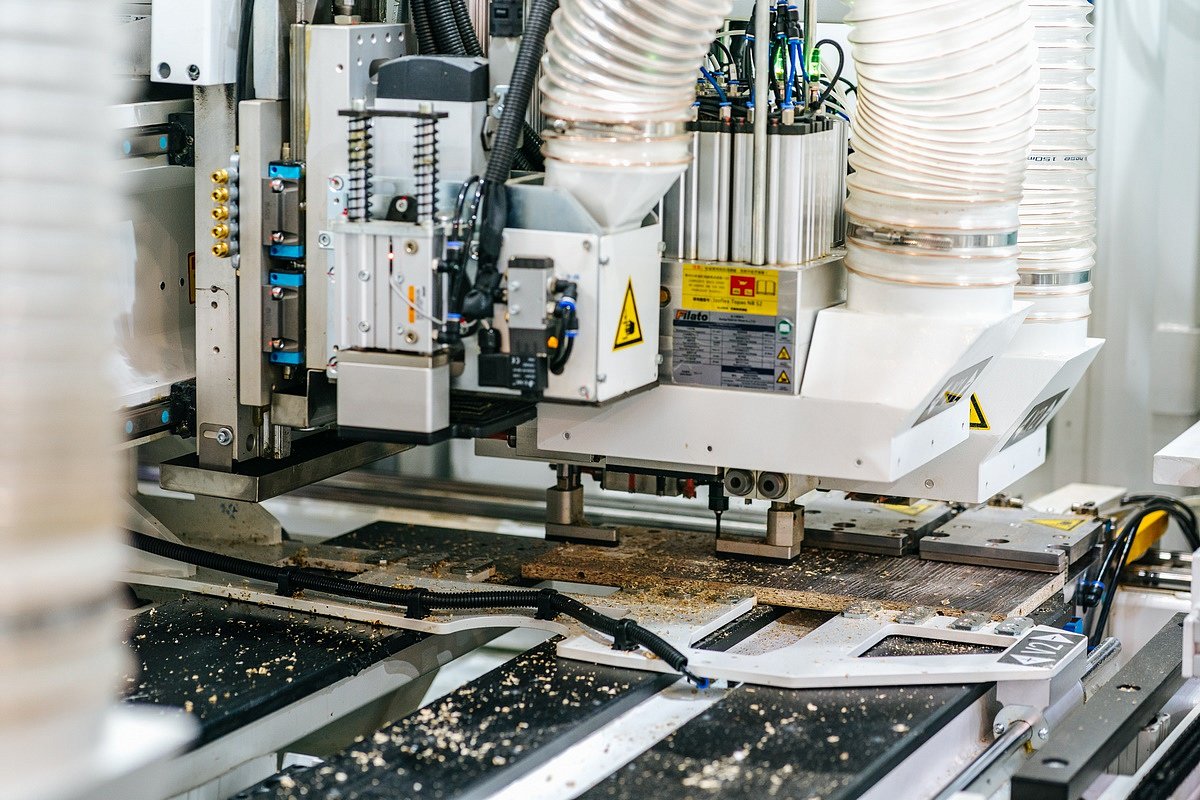

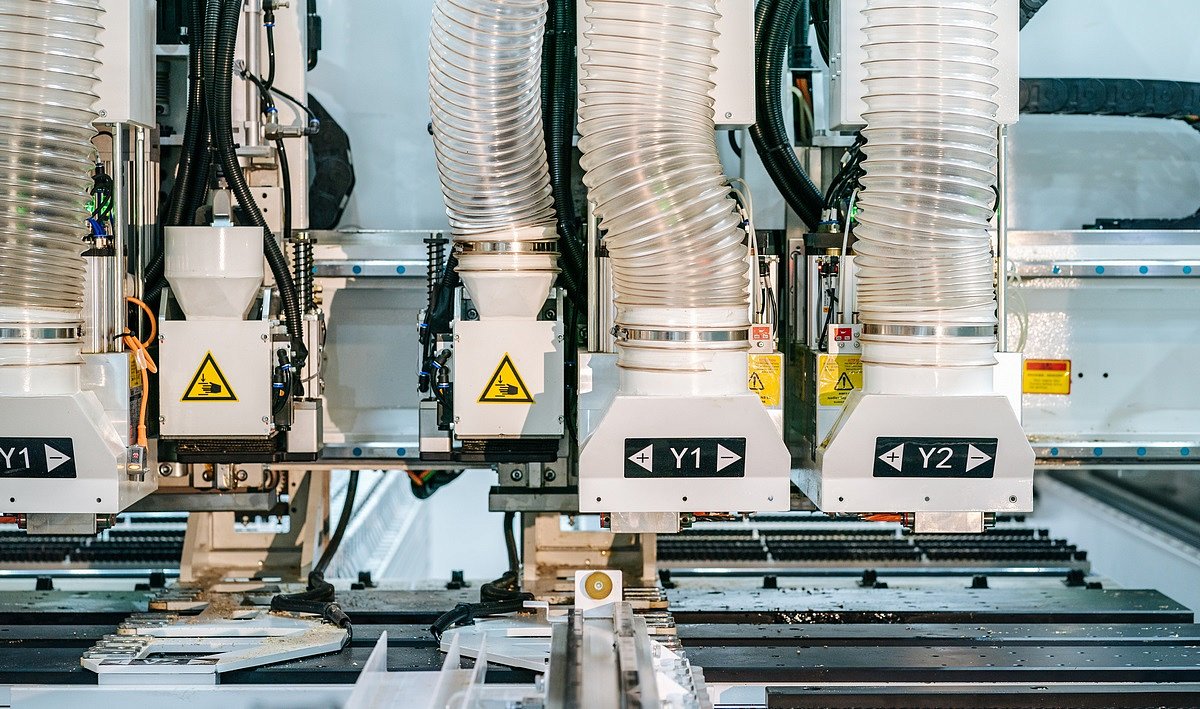

6 присадочных голов (4 сверху, 2 снизу)- 4 фрезерных шпинделя 5,5 x 2 + 3,5 x 2 кВт
- Конфигурация присадочных голов
- Вертикаль 76 (19x4) (сверху), 18 (9+9) (снизу) / Горизонт. 40 (10x4)
- Макс. ширина заготовки:1200 мм
- Макс. скорость перемещения X / Y / Z:140 / 90 / 50 м/мин
- Мощность:52.4 кВт
- Вес:6700 кг
| Модель | ND712DTL |
| Параметры заготовки | |
| Длина, мм | 250 - 2800 |
| Ширина, мм | 50 - 1200 |
| Толщина, мм | 10 - 60 |
| Параметры присадочных голов | |
| Кол-во вертикальных шпинделей для сверления в пласть (сверху), шт. | 76 (19 x 2 + 19 x 2) |
| Кол-во вертикальных шпинделей для сверления в пласть (снизу), шт. | 18 (9 + 9) |
| Кол-во горизонтальных шпинделей для сверления в торцы, шт. | 40 (3 + 3; 2 + 2) x 4 |
| Частота вращения шпинделей сверлильных групп, об/мин | 5000 |
| Мощность шпинделя (верх / низ), кВт | 5.5 / 3.5 |
| Макс. частота вращения шпинделя, об/мин | 18 000 |
| Тип охлаждения шпинделя | Воздушный |
| Тип цанги (верх / низ) | ER32 / ER25 |
| Макс. посадочный диаметр инструмента (верх / низ), мм | 20 / 16 |

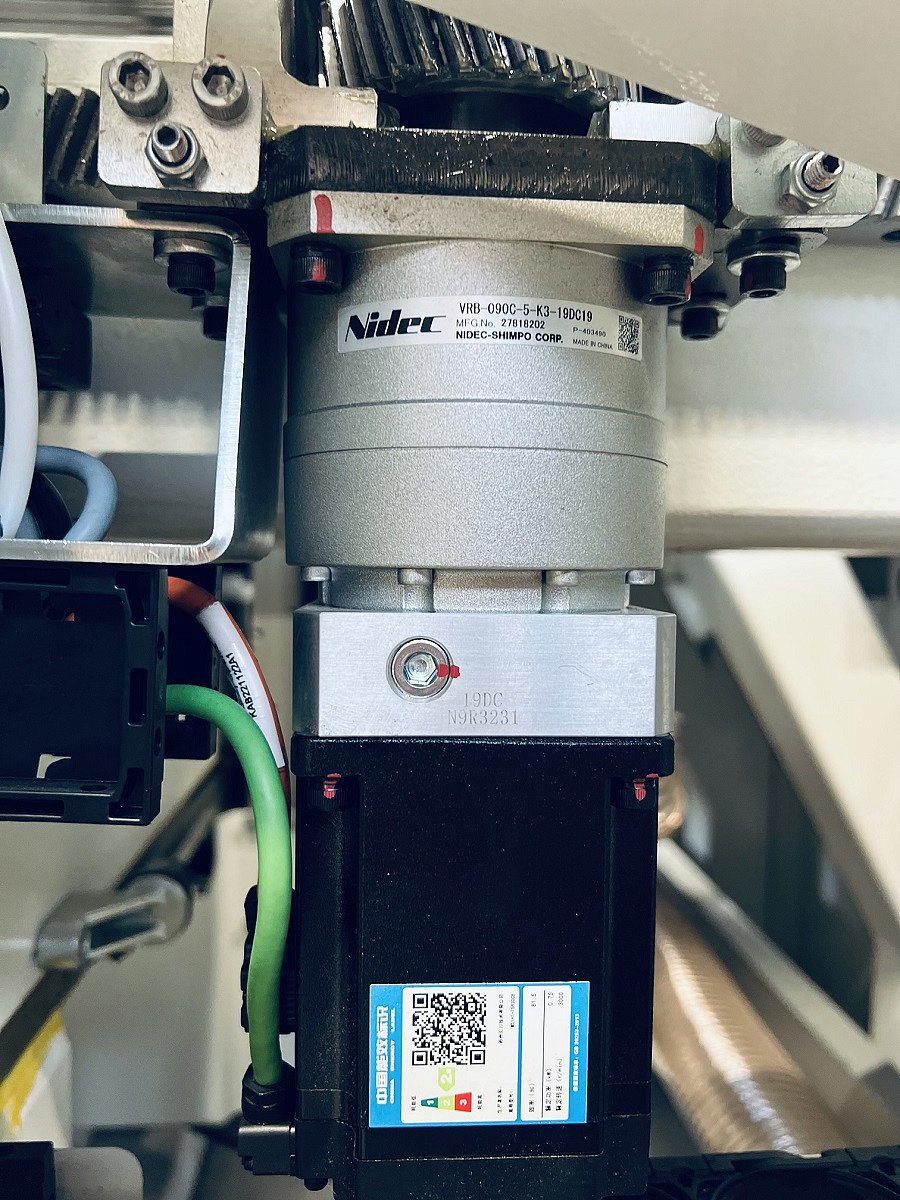

| Мощности серводвигателей по осям X / Y / Z, кВт | 0.75 x 2 / 0.85 x 4 / 0.85 x 3 |
| Макс. скорость перемещения X / Y / Z, м/мин | 140 / 90 / 50 |
| Макс. длина инструмента, мм | 70 |
| Макс. диаметр инструмента, мм | 35 |
| Параметры подключения | |
| Диаметр аспирационных патрубков верхней головы, мм | 200 x 4 |
| Диаметр аспирационного патрубка нижней головы, мм | 125 x 2 |
| Скорость потока воздуха для аспирации, м/с | 28 |
| Давление в пневмосистеме, МПa | 0.6 - 0.7 |
| Общая мощность, кВт | 52.36 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Габаритные размеры, мм | |
| Длина, мм | 7390 |
| Ширина, мм | 4800 |
| Высота, мм | 2325 |
| Вес, кг | 6700 |
